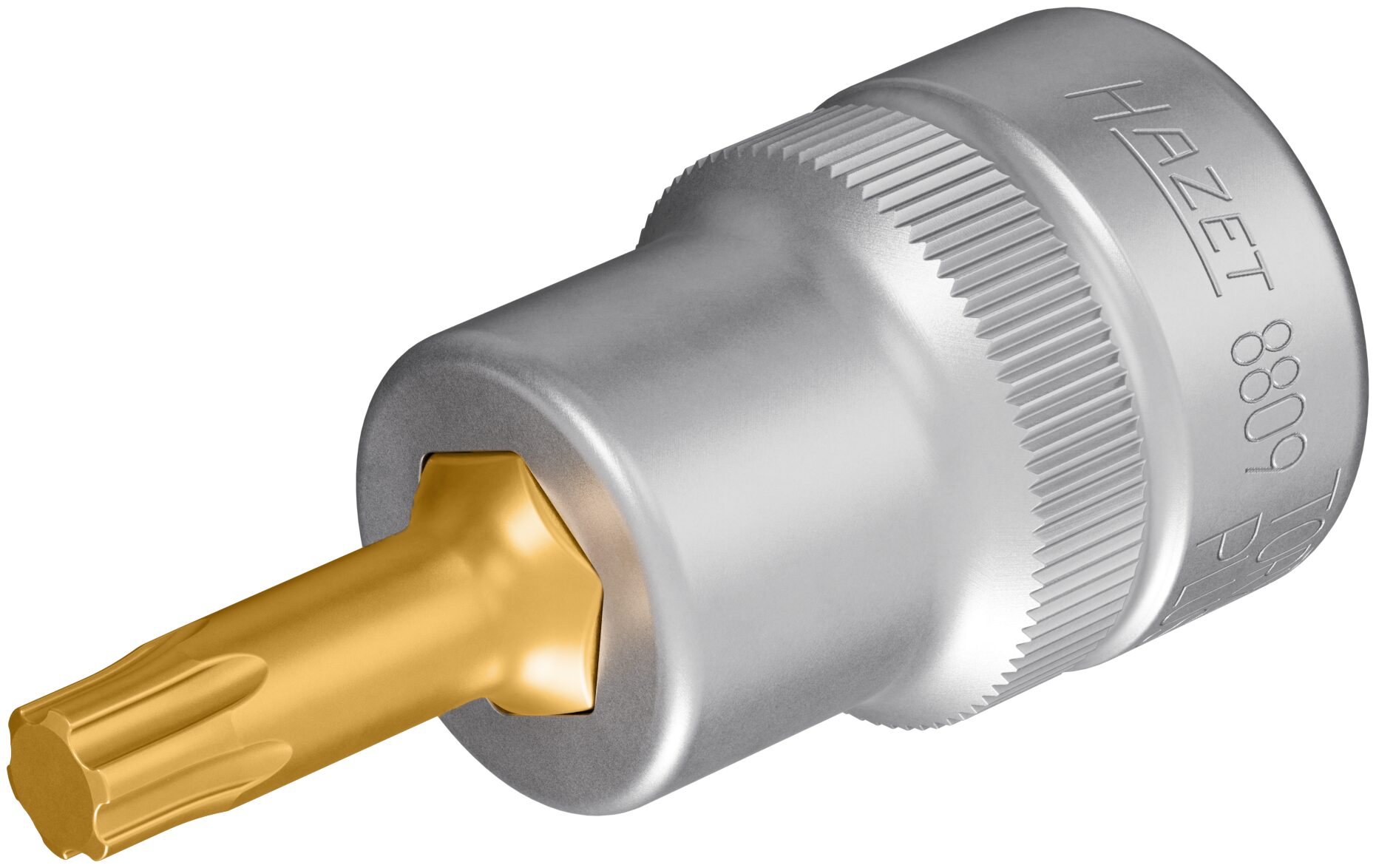

HAZET 8809-27IP Schraubendreher-Steckschlüsseleinsatz – TORX PLUS®

HAZET Schraubendreher-Steckschlüsseleinsatz – TORX PLUS® 8809-27IP – 3/8 Zoll (10 mm) Vierkant – Innen TORX PLUS® Profil – SW 27IP

• Kurze Ausführung. • Mit Rändelung. • Kugelsicherung. • Oberfläche: TIN beschichtet. • Made in Germany. • Antrieb: 3/8 Zoll (10 mm) Vierkant. • Abtrieb: Innen TORX PLUS® Profil. • Schlüsselweite: – 27IP. • Maße: 43.5 mm. • Länge l1: 17 mm. • Für Handbetätigung. TORX PLUS® ist eine Weiterentwicklung des TORX® Antriebssystems. Das Profil verfügt im Vergleich zu TORX® über größere und flachere Flanken sowie eine vergrößerte Kontaktfläche zwischen Werkzeug und Schraube. Durch die optimierte Kraftverteilung entsteht ein präziser und stabiler Kraftschluss. Dadurch können bis zu 25 % höhere Drehmomente übertragen werden. Gleichzeitig wird das Risiko des Cam-Out-Effekts – des ungewollten Herausrutschens des Werkzeugs aus dem Schraubenkopf während des Betätigens – reduziert. Die größere Kontaktfläche verringert die punktuelle Belastung und damit den Verschleiß an Werkzeug und Schraube. Dies ermöglicht eine längere Lebensdauer und mehr Kontrolle bei der Betätigung. Vorteile des TORX PLUS® Profils • Bis zu 25 % höhere Drehmomentübertragung. • Optimale Kraftverteilung durch größere und flachere Flanken. • Vergrößerte Kontaktfläche zwischen Werkzeug und Schraube. • Präziser und stabiler Kraftschluss. • Reduziertes Risiko des Cam-Out-Effekts. • Verringerter Verschleiß an Werkzeug und Schraube. • Deutlich längere Lebensdauer. • Mehr Kontrolle beim Betätigen. TORX PLUS® wird unter anderem in der Industrie, Fahrradtechnik, Luftfahrt und Automobilindustrie eingesetzt. Typische Anwendungen sind Maschinenbaugruppen, Produktionsanlagen, E-Bike-Komponenten, Strukturverschraubungen, Wartungszugänge, Antriebskomponenten, Bremssysteme und sicherheitsrelevante Fahrzeugbauteile. TORX PLUS® AnwendungsbeispieleIndustrieIn der industriellen Fertigung wird TORX PLUS® unter anderem an CNC-Maschinen, Fräsköpfen, Drehmeißeln und Bohrkronen eingesetzt. Ein typischer Anwendungsfall ist die Fixierung von Wendeschneidplatten. • CNC-Maschinen. • Fräsköpfe. • Drehmeißel. • Bohrkronen. • Wendeschneidplatten. • Maschinenbaugruppen. • Produktionsanlagen. • Automatisierte Fertigungslinien. Größen: TORX PLUS® 8IP – 10IP – 15IP. Fahrrad und E-BikeIm Bereich Fahrrad und E-Bike wird TORX PLUS® beispielsweise zur Befestigung des BOSCH Performance Line CX Elektromotors der Generationen 4 und 5 am Fahrradrahmen eingesetzt. Die Motorbefestigung mit TORX PLUS® 40IP wird dabei mit einem Anzugsdrehmoment von 20 Nm betätigt. • Motorbefestigung am Fahrradrahmen, z. B. BOSCH Performance Line CX Gen. 4 und 5. • Elektromotor-Montageplatte. • Motorabdeckung am Elektromotorgehäuse. • Kettenblatt. • Bremsscheibe mit 6-Loch-Befestigung. • Bremssattel. • Akkuhalter und Rahmenadapter. Größen: TORX PLUS® 20IP – 25IP – 30IP – 40IP. LuftfahrtIn der Luftfahrt kommt TORX PLUS® unter anderem bei Strukturverschraubungen, Wartungszugängen, Verkleidungen und Elektronikkomponenten zum Einsatz. Beispiele sind Wartungsklappen an der BOEING 787 Dreamliner mit TORX PLUS® 27IP sowie Befestigungen an Beleuchtungssystemen für Wing, Taxi und Nose Turnoff Lights mit TORX PLUS® 8IP. • Strukturverschraubungen. • Avionik-Befestigungen. • Wartungszugänge und Wartungsklappen. • Innenraumkomponenten. • Gehäusebefestigungen. • Leuchtenabdeckungen. • Frachtluken. • Triebwerknahe Nebenaggregate. • Elektronikmodule und Sensoren. • Triebwerksverkleidungen. • Rotorblatt-Endkappen. • Verbundstoff-Paneele. • Avionik-Schächte und Cockpit-Paneele. Größen: TORX PLUS® 8IP – 10IP – 15IP – 27IP. AutomobilIm Automobilbereich wird TORX PLUS® unter anderem an Antriebs-, Fahrwerks-, Karosserie- und Sicherheitssystemen eingesetzt. Beispiele sind die Kardanwelle des VW Amarok mit TORX PLUS® 45IP sowie Sitzgurt-Verankerungen und Gurtschlösser am Fahrzeugboden, beispielsweise beim FORD Transit MK8 und FORD Focus, mit TORX PLUS® 55IP. • Kardanwelle. • Sitzgurt-Verankerung. • Sitzkonsole. • Gurtschlösser. • Pritsche und Rahmen. • Zweimassenschwungrad. • Zylinderkopfschrauben. • Nockenwellenversteller. • Lagerdeckel. • Getriebegehäuse. • Bremssattelträger. • Radnaben und Kompaktradlager. • Lenkgetriebe-Befestigung. • Türscharniere und Heckklappen. • Karosserieverkleidungen. • Sensoren und Steuergeräte. • E-Drive-Gehäuse. • Batteriegehäuse. • HV-Strukturteile. • Airbagmodule. • Gurtstraffer. Größen: TORX PLUS® 45IP – 50IP – 55IP. Wichtiger HinweisBei TORX PLUS® Anwendungen muss das passende TORX PLUS® Werkzeug verwendet werden. Nur so können die Vorteile des Profils vollständig genutzt und unnötiger Verschleiß an Werkzeug und Schraube vermieden werden. TORX PLUS® Schrauben können im Notfall mit TORX® Werkzeugen betätigt werden. Dabei entsteht jedoch erhöhter Verschleiß. Umgekehrt ist die Betätigung von TORX® Schrauben mit TORX PLUS® Werkzeugen nicht möglich.

Technische Daten:

• Oberfläche: TIN beschichtet
• Antrieb: 3/8 Zoll (10 mm) Vierkant hohl
• Abtrieb: Innen TORX PLUS® Profil
